General Parameters: |
Status: | Preliminary |
Frequency Range: | 8.5 to 17.5 GHz |
Frequency Min: | 8.5 GHz |
Frequency Max: | 17.5 GHz |
VSWR In/Out: | 4.0:1 max. |
Frequency Flatness: | ±1.5 dB max. |
Rise Time: | 50 ns max. with 200 Ohm Load |
Voltage Sensitivity: | 200 mV/mW min., 400 mV/mW typ. with 200 Ohm Load (Note 2) |
Tangential Sensitivity: | -45 dB min. (Note 3) |
Video Resistance: | 80 Ohms typ. for RF Power Level Below -20 dBm |
Connectors In/Out: | 2.92 mm (M) (SMA Male Compatible) 2.92 mm (F) (SMA Female Compatible) |
Finish: | Passivated Stainless Steel |

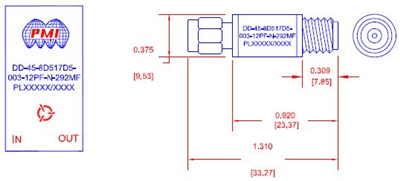

Size: | 1.31" x ?0.375 |
Temperature Stability: | ±1.5 dB max. Over Frequency and Temperature (-55°C to +100°C) (Note 2) |
Output Capacitance: | +12 pF typ. |
Output Video Polarity: | Negative |
RF Input VSWR: | 4.0:1 max. (Note 2) |
Maximum Input Power: | 40 mW CW |
Bias: | No Bias |
Sealing: | Hard Epoxy Sealed |
Environmental Ratings: |
Operating Temperature: | -54°C to +125°C |
Non-Operating Temperature: | -62°C to +125°C |
Humidity: | MIL-E-5400R 3.2.24.4, 100% RH |
Shock: | MIL-E-540R 3.2.24.6.1 15G X 11 ± 1 ms, 3 Times X 6 Directions |
Vibration: | MIL-E-5400R Fig2 Curve VIa 5 to 2000 Hz ± 0.1 inch P-P or ±20 G |
Hermetic Sealing: | MIL-E-5400R Table 1 VII Sea Level: 70,000 ft. |
