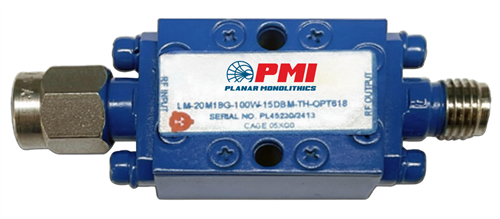

General Parameters: |
Status: | Active |
Frequency: | 6.0 to 18.0 GHz |
Frequency Min: | 6.0 GHz |
Frequency Max: | 18.0 GHz |
Insertion Loss: | 2.6 dB Max @ -10 dBm Input Power |
Input/Output VSWR: | 2.0: 1 Max @ -10 dBm input power |
Input Power: | 100 W CW Max, 1 KW Peak Min +85 °C (1 µs Pulse Width, 0.1% Duty Cycle) |
Leakage Power: | +15 dBm Max at 100 W CW |
Limiting Threshold: | +5 dBm Min |
Connectors In/Out: | Input: SMA Male, Output: SMA Female |
Size: | 15.88 mm x 20.32 mm x 10.16 mm 0.625" x 0.80" x 0.40" Excluding Connectors |
Finish: | Painted Blue |
Weight: | 20 g [0.705 oz] Max |
RF Power Handling: | 100 W CW Max, 1 KW Peak Min +85°C (1 µs Pulse Width, 0.1% Duty Cycle) 100 W (1 µs Pulse Width, 1% Duty Cycle, 10 kHz) 100 W (10 µs Pulse Width, 0.1% Duty Cycle, 100 Hz) 100 W (1 µs Pulse Width, 1% Duty Cycle, 1 kHz) 100 W (40 µs Pulse Width, 1% Duty Cycle, 2.5 kHz) |
Environmental Ratings: |
Operating Temperature: | -55 °C to +85°C |
Non-Operating Temperature: | -62 °C to +95 °C |
Humidity: | MIL-STD-202, METHOD 103B COND. B |
Vibration: | 0.1 inchpp or ±10G, 5 ~ 500 Hz (Figure 2, Sheet 1 Of 3, Curve IV) |
Shock: | MIL-STD-202, METHOD 213B COND. B |
Altitude: | MIL-STD-202, METHOD 105C COND. B |
Temperature Cycle: | MIL-STD-202, METHOD 107D COND. A |
