General Parameters: |
Status: | Preliminary |
Center Frequency: | 3.35 GHz Nom |
Insertion Loss: | 2 dB Max |
Bandwidth: | 0.5 GHz Typ |
Passband Frequency: | 3.1 to 3.6 GHz |
Input Power: | 1 W |
VSWR: | 1.5:1 Max |
Connectors: | Pin |

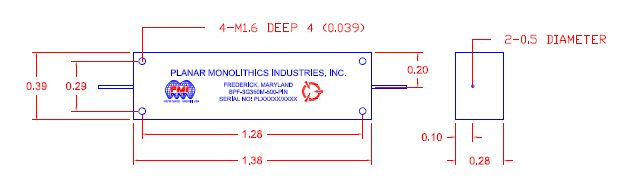

Size: | 1.38" x 0.38" x 0.28" |
Finish: | Siliver Plated |
Rejection @ 2.8 GHz: | 60 dB Min |
Rejection @ 3.9 GHz: | 60 dB Min |
Environmental Ratings: |
Temperature: | -40 °C to +70 °C (Operating) |
Humidity: | MIL-STD-202, METHOD 103B COND. B |
Shock: | MIL-STD-202, METHOD 213B COND. B |
Vibration: | MIL-STD-202, METHOD 204D COND. B |
Altitude: | MIL-STD-202, METHOD 105C COND. B |
Temperature Cycle: | MIL-STD-202, METHOD 107D COND. A |
Salt Fog: | MIL-STD-202, METHOD 107D COND. B |
Fungus: | MIL-STD-810, METHOD 508.2 |
